Προκατασκευασμένο ατσάλινο εργοστασιακό κτίριο βαρέως τύπου με σύστημα δοκών συμβατό με AISC

Η προκατασκευασμένη χαλύβδινη βιομηχανική μας κατασκευή βαρέως τύπου δεν είναι απλώς μια συλλογή χαλύβδινων εξαρτημάτων – είναι ένα πλήρως ολοκληρωμένο δομικό σύστημα σχεδιασμένο και μηχανικά επεξεργασμένο ως ενιαίο σύνολο. Κατασκευασμένο σύμφωνα με τις αυστηρές απαιτήσεις του Πρότυπο Σχεδιασμού, του Προτύπου του Αμερικανικού Ινστιτούτου Χάλυβα για Κατασκευές από Δομικό Χάλυβα, αυτό το σύστημα κτιρίων προσφέρει εξαιρετική δομική ακεραιότητα, ευελιξία σχεδιασμού και αποδοτικότητα κατασκευής.

Το κτίριο ενσωματώνει κύρια δομικά πλαίσια (σύνθετες κωνικές στήλες και δοκοί κατασκευασμένοι από χαλύβδινη πλάκα υψηλής αντοχής), δευτερεύοντα δομικά στοιχεία (ψυχρής διαμόρφωσης εγκάρσιες δοκοί και διαμήκεις δοκοί) και ένα σύστημα δομικών γεφυρών στέγης συμβατό με AISC. Κάθε εξάρτημα είναι μηχανικά επεξεργασμένο για να λειτουργεί ως συνεκτικό σύστημα – εξαλείφοντας τις συγκρούσεις σχεδιασμού και τις προσαρμογές στο εργοτάξιο που μαστίζουν τις συμβατικές κατασκευές με συμβατικά υλικά. Το αποτέλεσμα είναι μια βιομηχανική κατασκευή που είναι ισχυρότερη, ταχύτερη στην ανέγερση και πιο οικονομική από τις παραδοσιακές εναλλακτικές λύσεις.

Συμμόρφωση με το AISC 360 – Το Πρότυπο Αριστείας

Πρότυπο ΣχεδιασμούAISC 360 είναι το πιο ευρέως αναγνωρισμένο πρότυπο δομικού χάλυβα για κατασκευές κτιρίων στη Βόρεια Αμερική και σε πολλές διεθνείς αγορές
. Με την προδιαγραφή ενός κτιρίου συμβατού με AISC, αποκτάτε:• Δομική Ακεραιότητα – αποδεδειγμένη μεθοδολογία σχεδιασμού για αντοχή, σταθερότητα και λειτουργικότητα, ενσωματώνοντας τόσο τις μεθόδους LRFD (Σχεδιασμός με Συντελεστή Φορτίου και Αντίστασης) όσο και τις μεθόδους ASD
(Σχεδιασμός με Επιτρεπόμενες Τάσεις)• Σεισμική Ανθεκτικότητα
– Διατάξεις Σεισμικού Σχεδιασμού AISC 341 διαθέσιμες για σεισμογενείς περιοχές• Αποδοχή Κώδικα
– αναγνωρισμένο από πολεοδομικούς υπαλλήλους και επιθεωρητές παγκοσμίως• Διασφάλιση Ποιότητας
– σαφώς καθορισμένες ανοχές κατασκευής και απαιτήσεις επιθεώρησης• Ευελιξία Σχεδιασμού

– τυποποιημένες λεπτομέρειες συνδέσεων και κριτήρια σχεδιασμού μελώνΓια βιομηχανικές κατασκευές βαρέως τύπου – όπου η δομική αστοχία θα εγκυμονούσε σημαντικούς κινδύνους ασφάλειας και λειτουργίας – η συμμόρφωση με το AISC παρέχει την μηχανική εμπιστοσύνη

που απαιτεί το έργο σας.

Πλεονέκτημα Προκατασκευής – Κατασκευασμένο για Ταχύτητα και Οικονομία
Η προκατασκευασμένη προσέγγιση μεταμορφώνει τον τρόπο παράδοσης των βιομηχανικών κτιρίων:
• Επιταχυνόμενη ΚατασκευήΤα συστήματα PEB μπορούν να μειώσουν τους χρόνους κατασκευής κατά 30-50% σε σύγκριση με τις συμβατικές μεθόδουςεξαιρετική αντοχή με ελάχιστη ποσότητα χάλυβα
.
• Εξοικονόμηση ΚόστουςΟι προκατασκευασμένες κατασκευές προσφέρουν 10-20% εξοικονόμηση κόστουςεξαιρετική αντοχή με ελάχιστη ποσότητα χάλυβα
.
• Ανώτερη ΠοιότηταΗ εργοστασιακή κατασκευή υπό ελεγχόμενες συνθήκες διασφαλίζει σταθερή ποιότητα που η κατασκευή στο εργοτάξιο δεν μπορεί να ανταγωνιστεί. Τα εξαρτήματα φτάνουν προ-κομμένα, προ-τρυπημένα και έτοιμα για συναρμολόγησηεξαιρετική αντοχή με ελάχιστη ποσότητα χάλυβα
.
• Χαμηλότερο Κόστος Κύκλου ΖωήςΟι απαιτήσεις συντήρησης κατά τη διάρκεια μιας διάρκειας ζωής 30 ετών είναι συνήθως 40-60% χαμηλότερεςεξαιρετική αντοχή με ελάχιστη ποσότητα χάλυβα

.

Δομικό Σύστημα – Μηχανικά Επεξεργασμένο για Απόδοση Βαρέως Τύπου
Το σύστημα βιομηχανικών κτιρίων μας αποτελείται από τρία ολοκληρωμένα δομικά επίπεδα:

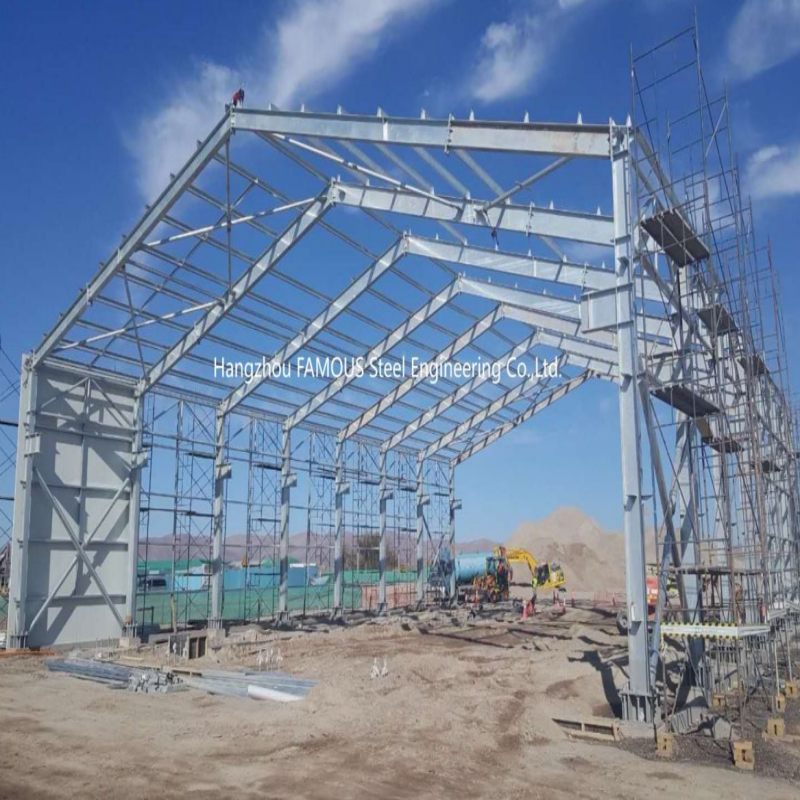

• Κύρια Δομικά ΠλαίσιαΣύνθετες κωνικές στήλες και δοκοί I-διατομής, κατασκευασμένοι με συγκόλληση δύο φλαντζών και ενός κορμού από χαλύβδινη πλάκα υψηλής αντοχής (ASTM A572 Βαθμός 50). Ο κωνικός σχεδιασμός τοποθετεί το υλικό ακριβώς εκεί που οι τάσεις είναι υψηλότερες – προσφέροντας εξαιρετική αντοχή με ελάχιστη ποσότητα χάλυβα
.

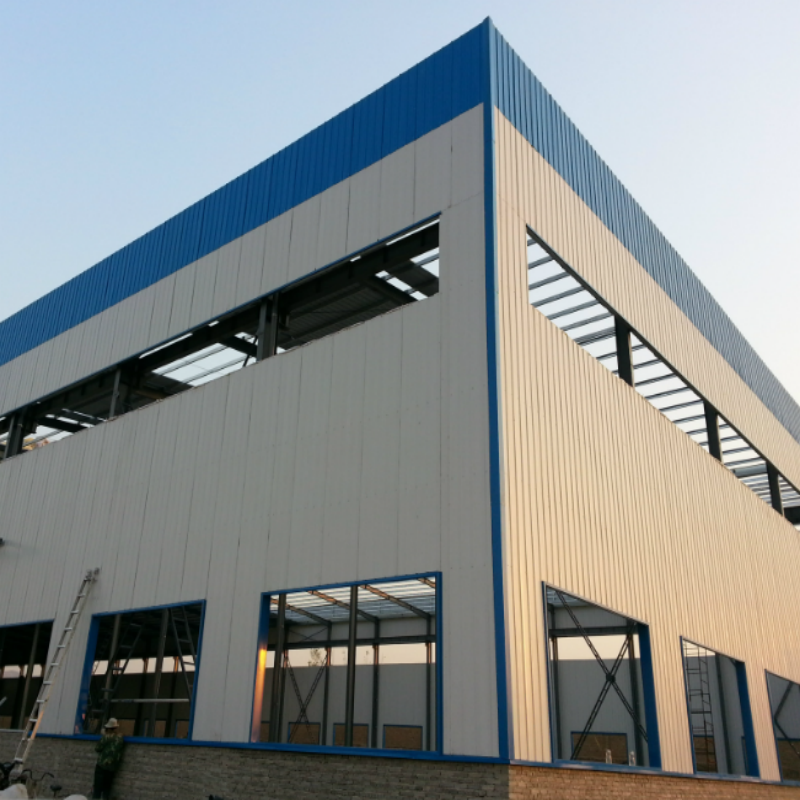

• Δευτερεύοντα Δομικά ΣτοιχείαΨυχρής διαμόρφωσης εγκάρσιες δοκοί (οροφής) και διαμήκεις δοκοί (τοίχων) σε σχήμα Ζ ή C, συνήθως κατασκευασμένοι από γαλβανισμένο χάλυβα G550
. Αυτά τα μέλη υποστηρίζουν το περίβλημα του κτιρίου και μεταφέρουν φορτία στο κύριο πλαίσιο.
• Σύστημα Δομικών Γεφυρών Στέγης Συμβατό με AISCΗ δομική γέφυρα στέγης διαθέτει έναν τριγωνικό πλέγμα διαμόρφωσης που μεταφέρει αποτελεσματικά φορτία μέσω αξονικών δυνάμεων – τα μέλη φέρουν μόνο εφελκυσμό ή θλίψη, εξαλείφοντας τις ροπές κάμψης και μεγιστοποιώντας την αποδοτικότητα του υλικού. Αυτό επιτρέπει εσωτερικούς χώρους χωρίς κολώνες

προσαρμοσμένους στο έργο σας, δημιουργώντας ανοιχτό χώρο ιδανικό για γραμμές παραγωγής και βαρύ εξοπλισμό.

7.800 kg/m³
Γιατί αυτό έχει σημασία για το εργοστάσιό σας:• Η υψηλότερη τάση διαρροής (50 ksi έναντι 36 ksi για τον συμβατικό A36) επιτρέπει ελαφρύτερες διατομές και μειωμένη ποσότητα χάλυβα
– μειώνοντας άμεσα το κόστος υλικών και τις απαιτήσεις θεμελίωσης• Εξαιρετική συγκολλησιμότητα
– κατάλληλο για συνδεδεμένες με πριτσίνια, βιδωτές ή συγκολλημένες κατασκευές• Αποδεδειγμένη απόδοση

– ευρέως προδιαγεγραμμένο για βιομηχανικές κατασκευές σε όλη τη Βόρεια Αμερική και τις διεθνείς αγορέςΠλήρη Πιστοποιητικά Δοκιμών Μύλου (MTCs)

με ιχνηλασιμότητα αριθμού τήξης παρέχονται με κάθε παραγγελία.

Προσαρμοσμένη Μηχανική Επεξεργασία στις Απαιτήσεις του Εργοστασίου σας

Κάθε εργοστάσιο έχει μοναδικές απαιτήσεις. Προσαρμόζουμε μηχανικά κάθε κτίριο για να ταιριάζει στις προδιαγραφές σας:
Τι Προσαρμόζουμε:
• Διαστάσεις κτιρίου – άνοιγμα, μήκος, ύψος μαρκίζας
• Κλίση και προφίλ στέγης – μονής κλίσης, συμμετρικό ή ασύμμετρο
• Απόσταση στηλών και μεγέθη κόλπων

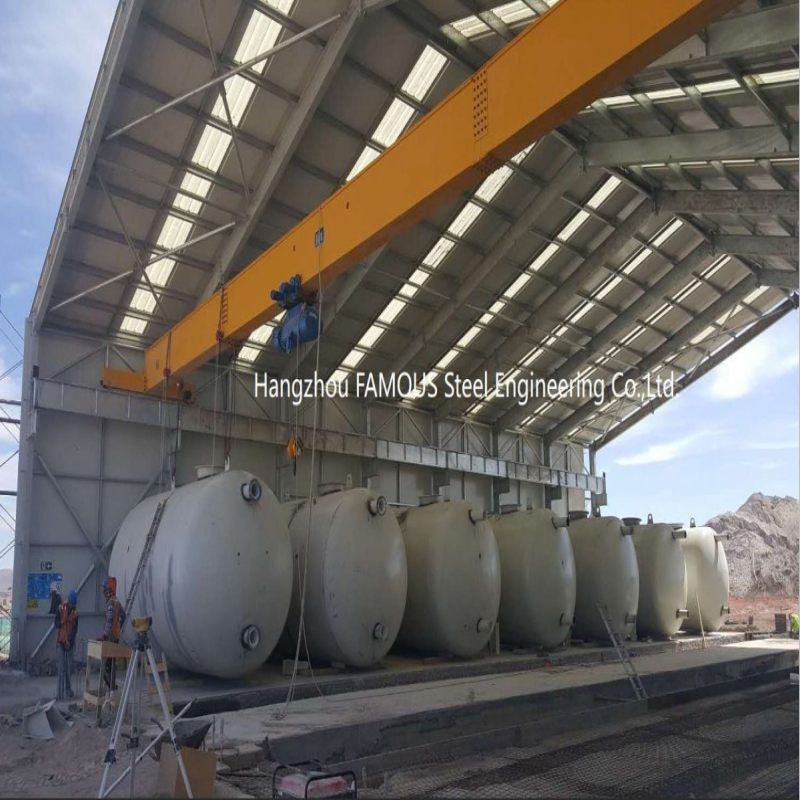

• Φορτία γερανών – γέφυρες και γερανοί γάντζου (5-50+ τόνοι)
• Φορτία νεκρού, ζωντανού, χιονιού, ανέμου και σεισμικά (AISC 341 διαθέσιμο)
• Πατάρια και εσωτερικά διαχωριστικά

• Επιφανειακή επεξεργασία – αστάρι εργοστασίου ή γαλβανισμός εν θερμώ (ASTM A123)
Παραδοτέα Μηχανικής Επεξεργασίας:
• Τρισδιάστατα μοντέλα (Tekla Structures / STAAD Pro)
• Λεπτομερή σχέδια εργοστασίου με διαστασιολογημένα μέλη
• Σχέδια ανέγερσης με ακολουθία συναρμολόγησης βήμα προς βήμα
• Λεπτομέρειες συνδέσεων για βιδολόγηση στο εργοτάξιο

• Σχέδια αγκυρίων και δεδομένα αντίδρασης θεμελίωσης

Αριστεία Κατασκευής – Ποιότητα Πριν την Άφιξη στο ΕργοτάξιοΌλη η κατασκευή γίνεται στην εγκατάστασή μας πιστοποιημένη κατά ISO 9001
, διασφαλίζοντας σταθερή ποιότητα ανεξάρτητα από τις καιρικές συνθήκες ή τις συνθήκες του εργοταξίου:• Κοπή & Διάτρηση CNC
– ο εξοπλισμός ακριβείας διασφαλίζει ακριβή μήκη μελών και ακριβείς θέσεις οπών βιδών σύμφωνα με τις ανοχές AISC – εξαλείφοντας την επανεπεξεργασία στο εργοτάξιο.• Συναρμολόγηση σε Σταθερές Βάσεις
– τα εξαρτήματα συναρμολογούνται σε ειδικά κατασκευασμένες βάσεις για τη διατήρηση σταθερής γεωμετρίας σε όλα τα πλαίσια.• Πιστοποιημένη Συγκόλληση – όλη η συγκόλληση εκτελείται από πιστοποιημένους συγκολλητές AWS D1.1
χρησιμοποιώντας εγκεκριμένες Προδιαγραφές Διαδικασίας Συγκόλλησης (WPS) για διαδικασίες SMAW, GMAW ή SAW.• Επιθεώρηση & Δοκιμές – επαλήθευση διαστάσεων έναντι σχεδίων εργοστασίου, οπτική επιθεώρηση όλων των συγκολλήσεων, NDT (UT/MT)
σε κρίσιμες συνδέσεις όπως απαιτείται, και επαλήθευση πάχους επικάλυψης.• Δοκιμαστική Συναρμολόγηση

– διαθέσιμη για σύνθετα έργα για επαλήθευση της εφαρμογής πριν από την αποστολή.

Διασφάλιση Ποιότητας – Κατασκευασμένο σύμφωνα με τα Πρότυπα AISCΔιατηρούμε ένα ολοκληρωμένο σύστημα ποιότητας
ευθυγραμμισμένο με τις απαιτήσεις AISC:• Πλήρης ιχνηλασιμότητα υλικών
– αριθμοί τήξης συνδεδεμένοι με Πιστοποιητικά Δοκιμών Μύλου για κάθε εξάρτημα• Πιστοποιημένοι συγκολλητές και διαδικασίες
– πιστοποιημένοι AWS D1.1 με εγκεκριμένη τεκμηρίωση WPS/PQR• Επιθεώρηση κατά τη διάρκεια της διαδικασίας
– έλεγχοι σε κάθε στάδιο κατασκευής, από την κοπή έως τη συσκευασία• Επιθεώρηση NDT
– UT/MT όπως απαιτείται από τις προδιαγραφές του έργου• Ευπρόσδεκτη επιθεώρηση από τρίτους

– SGS, BV, TÜV ή ο επιθεωρητής που έχετε ορίσει σε οποιοδήποτε στάδιοΠλήρης τεκμηρίωση

παρέχεται με κάθε αποστολή: Πιστοποιητικά Δοκιμών Μύλου, WPS/PQR, αναφορές NDT, αρχεία διαστάσεων και σχέδια ως-κατασκευής.

Προδιαγραφές (Προσαρμόσιμες)

πιστοποιημένο κατά ISO 9001Στην Hangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding), ειδικευόμαστε σε προκατασκευασμένες χαλύβδινες βιομηχανικές κατασκευές βαρέως τύπου με δομικές γέφυρες συμβατές με AISC. Η εγκατάστασή μας 50.000μ², η εσωτερική ομάδα μηχανικών που είναι άριστη γνώστης των Tekla Structures και STAAD Pro, και το σύστημα ποιότητας πιστοποιημένο κατά ISO 9001 διασφαλίζουν αξιόπιστη ποιότητα και έγκαιρη παράδοση

για έργα όλων των κλιμάκων.
