Ατσάλινο Στήριγμα σε Νιστεωμένα Πολυώροφα Κουφώματα

Χαλύβδινο στήριγμα σε κουφώματα πολλαπλών ορόφων

Τα χαλύβδινα στηρίγματα μέσα σε μια ενισχυμένη πολυώροφη χαλύβδινη διάταξη μπορούν να ταξινομηθούν σε δύο τύπους.οριζόντια και κάθετη στήριξη.

Οριζόντια στήριξη:

Όταν οι πλευρικές δυνάμεις εφαρμόζονται σε ένα σκελετό με ενισχυμένο σκελετό, οι δυνάμεις λαμβάνονται πρώτα από την επένδυση του κτιρίου και στη συνέχεια στην οριζόντια στήριξη που κατά συνέπεια τη μεταφέρει στην κατακόρυφη στήριξη από όπου φθάνει στη θεμελίωση.Η κύρια λειτουργία ενός οριζόντιου στηρίγματος είναι να παρέχει μια διαδρομή ή διαδρομή φορτίου μέσω της οποίας όλες οι ασκούμενες πλευρικές δυνάμεις θα φτάσουν στο θεμέλιο.Έτσι, προβλέπονται οριζόντιοι στηρίξεις στο οριζόντιο επίπεδο κάθε επιπέδου δαπέδου. Υπάρχουν δύο μορφές οριζόντιων στηρίξεων που μπορούν να παρασχεθούν σε ένα πολυώροφο χαλύβδινο σκελετό.Αυτά είναι:

• Διάφραγμα
• Τριγωνικά σιδεράκια

Ένα διάφραγμαείναι το τμήμα μιας δομής που παρέχει στήριξη στο επίπεδό της.Συνήθως, πρόκειται για πλάκες δαπέδου ή επένδυση οροφής, αλλά μπορεί επίσης να είναι σε κάθετα στοιχεία επένδυσης.Στα χαλύβδινα κουφώματα, τα διαφράγματα δένονται πίσω σε κατακόρυφα στηρίγματα της κατασκευής που παρέχουν πλευρική σταθερότητα.Οι επιτόπιες πλάκες από σκυρόδεμα, τα μεταλλικά καταστρώματα και τα ξύλινα δάπεδα είναι όλα εξαιρετικές μορφές διαφράγματος, αν και μερικές φορές μπορεί να απαιτούν κάποια εκτίμηση για την επάρκεια αντοχής στην αντίσταση στα εφαρμοσμένα πλευρικά φορτία.Εάν απουσία επαρκώς άκαμπτου διαφράγματος,Οριζόντια στήριξημπορεί να χρησιμοποιηθεί, με τη μορφή χαλύβδινων στηριγμάτων.Τα στηρίγματα είναι διατεταγμένα με τη μορφή ενός τροποποιημένου ζευκτού Warren ή του τροποποιημένου μορφότυπου ζευκτού φινκ όπως φαίνεται στοΣχήμα 2.Το τροποποιημένο ζευκτό φινκ είναι πιο κατάλληλο για στήριγμα τάνυσης.Και στις δύο περιπτώσεις το δάπεδο ή οι δοκοί λειτουργούν ως μέρος του συστήματος οριζόντιας ευστάθειας και επομένως πρέπει να σχεδιάζονται για εφελκυσμό ή συμπίεση εκτός από την κάμψη και τη διάτμηση.

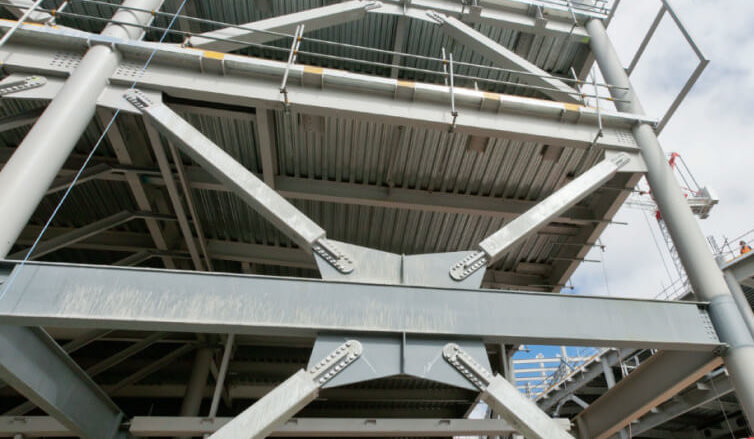

Κάθετα σιδεράκιααποτελούνται από τα διαγώνια στοιχεία στήριξης στο κατακόρυφο επίπεδο της κατασκευής που παρέχονται και στις δύο ορθογώνιες διευθύνσεις του χαλύβδινου πλαισίου.Αυτό το τμήμα του συστήματος στήριξης είναι υπεύθυνο για τη μεταφορά των εφαρμοζόμενων πλευρικών δυνάμεων προς τα κάτω στο θεμέλιο.Συνήθως παρέχονται με τη στήριξη δύο γραμμών στηλών από το έδαφος, ακριβώς όπως ένας κάθετος πρόβολος δοκός.Για να είναι αποτελεσματικό ένα κατακόρυφο στήριγμα, πρέπει να παρέχεται σε κάθε επίπεδο δαπέδου, σε όλο το ύψος του χαλύβδινου σκελετού.

Στήριγμα ή Στήριγμαείναι η κατασκευή μιας προσωρινής κατασκευής για την προσωρινή υποστήριξη μιας μη ασφαλούς κατασκευής.Αυτά τα τοιχώματα υποστηρίζουν πλευρικά.Υποστηρίγματα

μπορεί να χρησιμοποιηθεί όταν οι τοίχοι διογκώνονται προς τα έξω, όταν οι τοίχοι ραγίζουν λόγω άνισης καθίζησης θεμελίωσης και πρέπει να γίνουν επισκευές στον ραγισμένο τοίχο,

όταν μια γειτονική κατασκευή χρειάζεται να κατεδαφιστεί, όταν πρόκειται να γίνουν νέα ή να μεγεθυνθούν ανοίγματα σε έναν τοίχο.

Τύπος: αρθρωτό κτήριο Προσαρμοσμένη μεταλλική κατασκευή από χάλυβα στήριξης Σύστημα στήριξης ICF

Υλικό: ατσάλι

Εφαρμογή: Οικία

Λειτουργία: Εξοικονόμηση ενέργειας

επεξεργασία επιφάνειας: Γαλβανισμένο εν θερμώ

Σύστημα στερέωσης ICF:

Μήκος καναλιού U: 2700 mm, πλάτος: 135 mm, ύψος και στις δύο πλευρές: 60 mm, πάχος τοιχώματος: 3 mm, συγκολλημένη πλάκα με τρύπα 16 mm στο κάτω άκρο

Πόδι στήριξης: Φ 38 mm, μήκος 1500 mm + Φ32 mm, μήκος 1500 mm, πάχος τοιχώματος: 2 mm (συνολικό μήκος 3000 mm)

Τριγωνικό στήριγμα: 40 mm x 40 mm, πάχος τοιχώματος: 2 mm

Προστατευτικό στύλος:40*40* L:1100 mm * πάχος τοιχώματος 2 mm

Αυτοασφαλιζόμενες καρφίτσες: 3 τεμ

Μπουλόνια διαστολής: 3 ΤΕΜ

Μπουλόνια ενίσχυσης: 2 τεμ

Το Insulated Concrete Form Bracing είναι κορυφαίος καινοτόμος στον τομέα των υψηλής ποιότητας, εύχρηστων συστημάτων στήριξης ICF.Τα σιδεράκια ICF είναι ανθεκτικά κατασκευασμένα

για μονωμένο σκυρόδεμα Τοποθέτηση πιο γρήγορα με την ικανότητα μέτρησης και προσαρμογής ενός βήματος.Τα διαθέσιμα κιβώτια μεταφοράς και αποθήκευσης χωρούν 24 τιράντες ICF και

στοιβάζονται και διατίθενται σε μια επιλογή από τυπικά ή προσαρμοσμένα χρώματα.
