CFS Κουρτινότοιχος Στήριγμα από ατσάλι και στήριγμα γεφύρωσης Γαλβανισμένο εν θερμώ

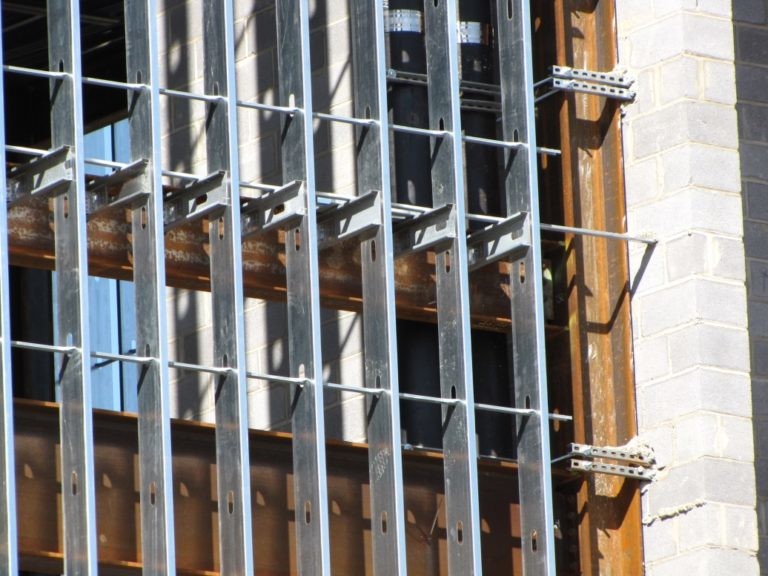

Ατσάλινο κλιπ και νάρθηκας γεφύρωσης CFS Stud Wall Stud

Ενώ η συνεκτίμηση του στηρίγματος είναι σημαντική για οποιοδήποτε δομικό στοιχείο, αυτό ισχύει ιδιαίτερα για τα λεπτά, μεμονωμένα συμμετρικά μέλη πλαισίωσης από χάλυβα ψυχρής διαμόρφωσης (CFS), όπως τα μπουλόνια τοίχου.Χωρίς την κατάλληλη εξέταση του στηρίγματος, μπορεί να προκύψει υπερβολικός λυγισμός ή ακόμα και αστοχία.Απαιτείται στήριγμα για να αντισταθεί στον λυγισμό λόγω αξονικών ή εκτός επιπέδου πλευρικών φορτίων ή συνδυασμού των δύο.

Ο σχεδιασμός με σιδεράκια από χάλυβα είναι μια πιο πρακτική μέθοδος στήριξης για διάφορους λόγους.Πρώτον, κατά τη διάρκεια της κατασκευής, τα στηρίγματα τοίχου ξετυλίγονται για πολλούς μήνες, αλλά υπόκεινται σε σημαντικά κατασκευαστικά φορτία. Αυτό ισχύει ιδιαίτερα για φέρουσες, μεσαίου ύψους κατασκευές.Δεύτερον, ορισμένα προϊόντα επένδυσης, συμπεριλαμβανομένης της γυψοσανίδας τοίχου, μπορούν εύκολα να καταστραφούν και να καταστούν αναποτελεσματικά εάν υποβληθούν σε νερό ή υγρασία.Τρίτον, πολύ υψηλότερα φορτία στήριξης μπορούν να επιτευχθούν χρησιμοποιώντας μηχανικό στήριγμα.

Υπάρχουν δύο μέθοδοι για τη στήριξη των καρφιών CFS, όπως ορίζεται από την Επιτροπή Προτύπων Πλαισίου (COFS) του Αμερικανικού Ινστιτούτου Σιδήρου και Χάλυβα (AISI) S211 «Πρότυπο Βόρειας Αμερικής για Πλαισιοποίηση Ψυχρού Μορφοποιημένου Χάλυβα – Σχεδιασμός Επιτοίχιων Στερεών» Ενότητα Β1.Το ένα είναι σχέδιο με μανδύα θήκης και το άλλο είναι σχέδιο με ενισχυμένο χάλυβα.

Ο σχεδιασμός με στήριγμα με επένδυση έχει περιορισμούς, αλλά είναι μια οικονομικά αποδοτική μέθοδος στήριξης μπουλονιών, καθώς το περίβλημα συνήθως προσαρτάται σε καρφιά τοίχου.Αυτή η μέθοδος σχεδίασης βασίζεται σε μια υπόθεση ότι οι συνδέσεις του περιβλήματος με το μπουλόνι είναι τα σημεία στήριξης και επομένως περιορίζεται από την αντοχή του συνδετήρα του περιβλήματος στη σύνδεση του καρφιού.Εξαιτίας αυτού του περιορισμού, ο Σχεδιαστής πρέπει να χρησιμοποιήσει ένα σχέδιο με χαλύβδινο ενισχυτή για τις περισσότερες πρακτικές καταστάσεις.Το AISI S211 ορίζει ένα μέγιστο ονομαστικό αξονικό φορτίο καρφιού για επένδυση από γυψοσανίδα με συνδετήρες που απέχουν όχι περισσότερο από 12 ίντσες στο κέντρο.Η ενότητα Β1 του AISI S211 και το Σχόλιο συζητούν τη μέθοδο σχεδιασμού και τις παραδοχές και παρουσιάζουν πώς να προσδιορίσετε την αντοχή του στηρίγματος του περιβλήματος.

Στήριγμα ή Στήριγμαείναι η κατασκευή μιας προσωρινής κατασκευής για την προσωρινή υποστήριξη μιας μη ασφαλούς κατασκευής.Αυτά τα τοιχώματα υποστηρίζουν πλευρικά.Υποστηρίγματα

μπορεί να χρησιμοποιηθεί όταν οι τοίχοι διογκώνονται προς τα έξω, όταν οι τοίχοι ραγίζουν λόγω άνισης καθίζησης θεμελίωσης και πρέπει να γίνουν επισκευές στον ραγισμένο τοίχο,

όταν μια γειτονική κατασκευή χρειάζεται να κατεδαφιστεί, όταν πρόκειται να γίνουν νέα ή να μεγεθυνθούν ανοίγματα σε έναν τοίχο.

Τύπος: αρθρωτό κτήριο Προσαρμοσμένη μεταλλική κατασκευή από χάλυβα στήριξης Σύστημα στήριξης ICF

Υλικό: ατσάλι

Εφαρμογή: Οικία

Λειτουργία: Εξοικονόμηση ενέργειας

επεξεργασία επιφάνειας: Γαλβανισμένο εν θερμώ

Σύστημα στερέωσης ICF:

Μήκος καναλιού U: 2700 mm, πλάτος: 135 mm, ύψος και στις δύο πλευρές: 60 mm, πάχος τοιχώματος: 3 mm, συγκολλημένη πλάκα με τρύπα 16 mm στο κάτω άκρο

Πόδι στήριξης: Φ 38 mm, μήκος 1500 mm + Φ32 mm, μήκος 1500 mm, πάχος τοιχώματος: 2 mm (συνολικό μήκος 3000 mm)

Τριγωνικό στήριγμα: 40 mm x 40 mm, πάχος τοιχώματος: 2 mm

Προστατευτικό στύλος:40*40* L:1100 mm * πάχος τοιχώματος 2 mm

Αυτοασφαλιζόμενες καρφίτσες: 3 τεμ

Μπουλόνια διαστολής: 3 ΤΕΜ

Μπουλόνια ενίσχυσης: 2 τεμ

Το Insulated Concrete Form Bracing είναι κορυφαίος καινοτόμος στον τομέα των υψηλής ποιότητας, εύχρηστων συστημάτων στήριξης ICF.Τα σιδεράκια ICF είναι ανθεκτικά κατασκευασμένα

για μονωμένο σκυρόδεμα Τοποθέτηση πιο γρήγορα με την ικανότητα μέτρησης και προσαρμογής ενός βήματος.Τα διαθέσιμα κιβώτια μεταφοράς και αποθήκευσης χωρούν 24 τιράντες ICF και

στοιβάζονται και διατίθενται σε μια επιλογή από τυπικά ή προσαρμοσμένα χρώματα.
