Σύνδεση υβριδικής χαλύβδινης ξυλείας Γαλβανισμένη

Σύνδεση με υβριδικό χαλύβδινο άγκιστρο

 ΑΦΗΡΗΜΕΝΗ

Αναπτύχθηκαν δύο καινοτόμα υβριδικά συστήματα σεισμικής αντίστασης χάλυβα-ξύλου που χρησιμοποιούν τις δυνατότητες απαγωγής ενέργειας προηγμένων συστημάτων δομικού χάλυβα για τη βελτίωση της σεισμικής απόδοσης και του σχεδιασμού κατασκευών από βαριά ξυλεία.Παρουσιάζονται τα εννοιολογικά σχέδια αυτών των δύο συστημάτων: πρώτον, ένα λυγιστικό συγκρατημένο σκελετό προσαρμοσμένο για ξύλινα κτίρια χρησιμοποιώντας κολλημένες ράβδους.και δεύτερον, μια όλκιμη και αντικαταστάσιμη χαλύβδινη σύνδεση μειωμένης δοκού προσαρμοσμένη για ξύλινα κτίρια χρησιμοποιώντας ζώνη από χαλύβδινο πάνελ και βίδες με αυτοκόλλητες βίδες. Victoria BC: δύο που χρησιμοποιούν τα νέα υβριδικά σχέδια χάλυβα-ξύλου και δύο που χρησιμοποιούν συμβατικά σχέδια μόνο από χάλυβα. Αυτές οι αναλύσεις διεξήχθησαν χρησιμοποιώντας το OpenSees.Κάθε κατασκευή υποβάλλεται σε 44 μέγιστο θεωρούμενους και 44 σεισμούς βάσει σχεδιασμού χρησιμοποιώντας κινήσεις εδάφους FEMA-P695. Παρατηρήθηκε συγκρίσιμη σεισμική απόδοση για τα υβριδικά και μόνο κουφώματα από χάλυβα. Η μείωση του βάρους λόγω της χρήσης ξύλου είχε ως αποτέλεσμα σημαντικά χαμηλότερα ψαλίδια βάσης για το υβριδική δομή. Οι μέσες αποκλίσεις μεταξύ των ορόφων παρέμειναν εντός των επιτρεπόμενων ορίων του 2,5% των υψών ορόφων που καθορίζονται στο NBCC(2010) τόσο για τα κουφώματα που συγκρατούνται με λυγισμό όσο και για τα πλαίσια που αντέχουν στη ροπή.Οι επιταχύνσεις του ορόφου ήταν παρόμοιες τόσο για τα υβριδικά όσο και για τα πλαίσια μόνο από χάλυβα.

Εισαγωγή
Η υψηλή αναλογία αντοχής προς βάρος του ξύλου επιτρέπει στις ξύλινες κατασκευές να είναι δυνητικά ελαφρύτερες από τις ισοδύναμες κατασκευές από σκυρόδεμα ή χάλυβα. Αυτό το χαμηλό βάρος καθιστά τα ξύλινα κτίρια ελκυστικά για χρήση σε σεισμικά ενεργές περιοχές.Ωστόσο, τα υπάρχοντα συστήματα αντίστασης πλευρικής δύναμης για κτίρια από βαριά ξυλεία έχουν συνήθως σημαντικά μικρότερη ολκιμότητα από τα σεισμικά σχεδιασμένα κτίρια από χάλυβα ή σκυρόδεμα. Αυτό έχει ως αποτέλεσμα χαμηλότερους συντελεστές τροποποίησης δύναμης (R-factors) για ξύλινες κατασκευές, οι οποίοι, με τη σειρά τους, έχουν ως αποτέλεσμα συγκριτικά μεγάλες σεισμικές δυνάμεις σχεδιασμού, αναιρώντας το εγγενές όφελος του χαμηλού βάρους του ξύλου.

Τύπος: αρθρωτό κτήριο Προσαρμοσμένη μεταλλική κατασκευή από χάλυβα στήριξης Σύστημα στήριξης ICF

Υλικό: ατσάλι

Εφαρμογή: Οικία

Λειτουργία: Εξοικονόμηση ενέργειας

επεξεργασία επιφάνειας: Γαλβανισμένο εν θερμώ

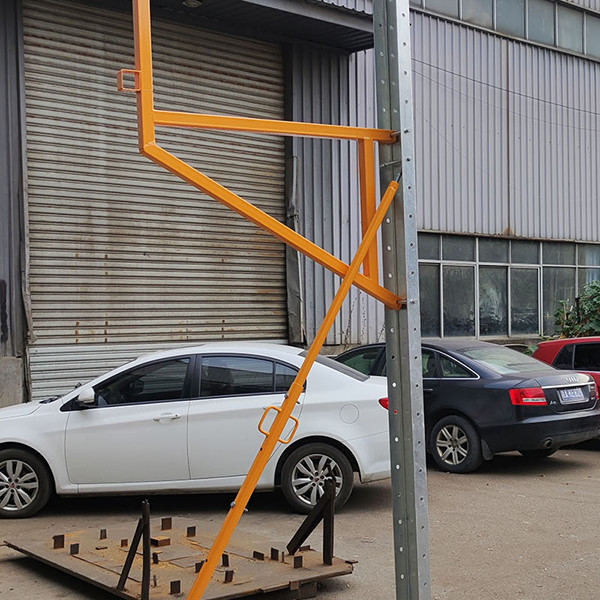

Σύστημα στερέωσης ICF:

Μήκος καναλιού U: 2700 mm, πλάτος: 135 mm, ύψος και στις δύο πλευρές: 60 mm, πάχος τοιχώματος: 3 mm, συγκολλημένη πλάκα με τρύπα 16 mm στο κάτω άκρο

Πόδι στήριξης: Φ 38 mm, μήκος 1500 mm + Φ32 mm, μήκος 1500 mm, πάχος τοιχώματος: 2 mm (συνολικό μήκος 3000 mm)

Τριγωνικό στήριγμα: 40 mm x 40 mm, πάχος τοιχώματος: 2 mm

Προστατευτικό στύλος:40*40* L:1100 mm * πάχος τοιχώματος 2 mm

Αυτοασφαλιζόμενες καρφίτσες: 3 τεμ

Μπουλόνια διαστολής: 3 ΤΕΜ

Μπουλόνια ενίσχυσης: 2 τεμ
