Για τους πεζούς γέφυρα της Bailey πέρα από εθνικών οδών το πολυ ζευκτόν εγκιβωτισμού χάλυβα παρόδων έκτασης ενιαίο

Μια γέφυρα της Bailey είναι ένας τύπος φορητής, προκατασκευασμένης, γέφυρας ζευκτόντων. Αναπτύχθηκε το 1940-1941 από τους Βρετανούς για τη στρατιωτική χρήση κατά τη διάρκεια του δεύτερου παγκόσμιου πολέμου και είδε την εκτενή χρήση από τις βρετανικές, καναδικές και αμερικανικές μονάδες στρατιωτικής εφαρμοσμένης μηχανικής. Μια γέφυρα της Bailey έχει τα πλεονεκτήματα κανέναν ειδικό εργαλείο ή βαρύ εξοπλισμό για να συγκεντρώσει. Τα στοιχεία γεφυρών ξύλου και χάλυβα ήταν μικρά και αρκετά ελαφριά να φερθούν στα φορτηγά και να ανυψωθούν στη θέση με το χέρι, χωρίς τη χρήση ενός γερανού. Οι γέφυρες ήταν αρκετά ισχυρές να φέρουν τις δεξαμενές. Οι γέφυρες της Bailey συνεχίζουν να χρησιμοποιούνται εκτενώς στα κατασκευαστικά προγράμματα πολιτικού μηχανικού έργων και να παρέχουν τις προσωρινές διασταυρώσεις για την κυκλοφορία πεζών και οχημάτων. Μια γέφυρα της Bailey και η κατασκευή της χαρακτηρίστηκαν κυρίως στην ταινία του 1977 μια γέφυρα πάρα πολύ μακριά.

Μέρη της γέφυρας

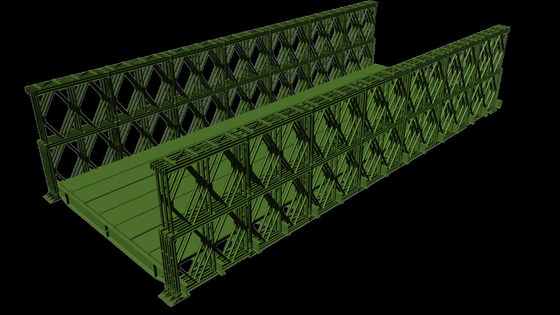

Η βασική γέφυρα της Bailey αποτελείται από τρία κύρια μέρη, το πάτωμα, τους χορδιστές και τις δευτερεύουσες επιτροπές. Το πάτωμα της γέφυρας αποτελείται από διάφορα 19 πόδι-ευρέα υπέρθυρα (5,8 μ) που τρέχουν πέρα από τη γέφυρα. Πέρα από το κατώτατο σημείο αυτοί, που διαμορφώνει ένα τετράγωνο, είναι 10 πόδι-μακριοί χορδιστές (3,0 μ). Η δύναμη της γέφυρας παρέχεται από τις επιτροπές στις πλευρές. Οι επιτροπές είναι 10 πόδι-μακριά (3,0 μ), 5 πόδι-υψηλά (1,5 μ), διαγώνιος-ενισχυμένα ορθογώνια. Κάθε ένας ζυγίζει 570 λίβρες (260 κλ), και μπορεί να ανυψωθεί από έξι άτομα.

Εφαρμογή

Γενικά χρησιμοποιημένος για τις αστικές γέφυρες ή τις οδογέφυρες και overpasses εθνικών οδών με τις μικρές εκτάσεις

Ενισχυμένο σκυρόδεμα: μέση και μικρή έκταση

Προσυμπιεσμένο ενισχυμένο σκυρόδεμα: μεγάλη έκταση

Ευθύ πλαίσιο ποδιών (τύπος πορτών) και πλαίσιο ποδιών ραπίσματος: μέση και μικρή έκταση

Τ-διαμορφωμένο άκαμπτο πλαίσιο, συνεχές άκαμπτο πλαίσιο: μεγάλη έκταση· Οδικές γέφυρες· Για τους πεζούς γέφυρες· Γέφυρες σιδηροδρόμων· Γέφυρα ζευκτόντων χάλυβα· Γέφυρες ακτίνων· Γέφυρα της Bailey χάλυβα· Γέφυρα κιβωτίων δομικού χάλυβα· Γέφυρες εθνικών οδών· Σύνθετη γέφυρα ακτίνων· Καλώδιο-μένοντη γέφυρα· Επιπλέουσα γέφυρα κ.λπ.

Τελικά

Η επιτυχία της γέφυρας της Bailey οφειλόταν στην απλότητα της επεξεργασίας και η συνέλευση των μορφωματικών συστατικών της, συνδύασε με τη δυνατότητα να δημιουργηθούν και να επεκταθούν τα τμήματα με ένα ελάχιστο της βοήθειας από το βαρύ εξοπλισμό. Πολλά προηγούμενα σχέδια για τις στρατιωτικές γέφυρες απαίτησαν τους γερανούς για να ανυψώσουν την προσυναρμολογημένη γέφυρα και να την χαμηλώσουν στη θέση. Τα μέρη της Bailey αποτελέσθηκαν από τα τυποποιημένα κράματα χάλυβα, και ήταν αρκετά απλά ότι τα μέρη που έγιναν σε διάφορα διαφορετικά εργοστάσια θα μπορούσαν να είναι απολύτως ανταλλάξιμα. Κάθε μεμονωμένο μέρος θα μπορούσε να φερθεί από έναν μικρό αριθμό ατόμων, επιτρέποντας στους στρατιωτικούς μηχανικούς για να κινηθεί ευκολότερα και γρηγορότερα απ'ό, τι πριν από, στην προετοιμασία του τρόπου για τα στρατεύματα και του υλικού προωθώντας πίσω από τους. Τέλος, το μορφωματικό σχέδιο επέτρεψε στους μηχανικούς για να χτίσει κάθε γέφυρα για να είναι τόσο μακροχρόνιο και τόσο ισχυρό όπως απαιτείται, διπλασιαμένος ή τριπλασιαμένος επάνω στις ενθαρρυντικές δευτερεύουσες επιτροπές, ή στα roadbed τμήματα.
